Výkonná jemná bezolovnatá pasta schválená pro použití v Mycronic JET dispenzerech. Plněno v kartuších QuantX 30 ml.
Složení: Sn96,5/Ag3,0/Cu0,5, SAC 305
Bod tavení: 217 - 219ºC
Zrnitost: 10-25 mikronů, Typ 5
Obsah tavidla: 15%, Bezhalogenidové ROL0 podle IPC J-STD-004A
Balení: kartuše 30 ml, 100 g
Lepivost: > 48h
Bezolovnatá bezhalogenidová pájecí pasta pro dispenzer, balení 100g, 30 ml

Vlastnosti

- Rovnoměrně sférický pájecí prášek
Při použití běžné jemné pájecí pasty se často po přetavení objeví zrnitost povrchu. Je to způsobeno tím, že kromě částic jejichž velikost je definována typem zrnitosti, obsahuje také množství miniaturních částic pod 1 mkron a tyto jsou náchylné k oxidaci povrchu. Takto zaoxidovaný prášek se při reflow procesu neroztaví, ale zůstane přilepený na povrchu spoje a přispívá k další oxidaci.
Pasta S3X70-E160DN obsahuje pouze vybírané velikosti a tvary kuliček pájky a tím se zachovává dokonale roztavení všech částic a hladky nezoxidovaný povrch.

- Kontinuálně stejný tvar depozitu

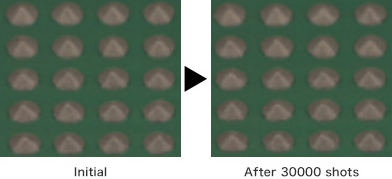

Pečlivě vybírané částice pájky a tavidlo se stabilní viskozitou zaručují stejný, tvar a velikost naneseného bodu i při velkém opakování dávek. Na obrázku je porovnání nanesených bodů o průměru 300 mikronů na začátku a po 3000 dávkách ze stejné kartuše.

- Vynikající výkon vysokorychlostního JET dávkování
Díky optimalizované velikosti pájecího prášku a viskozitě a úpravě tixotropie odstraňuje S3X70-E160DN problémy s konvenční pájecí pastou s tryskovým dávkováním, jako je ucpávání jehel.
Dále zabraňuje tvorbě rampouch a rozstřikování i při vysokorychlostním tryskovém dávkování.
